Beskrivelse

GSI124 224-124-000-021 galvanisk separationsenhed

Oversigt

GSI124 224-124-000-021 Galvanic Separation Unit er en enhed, der bruges til at forsyne sensorer og signalbehandlere, samtidig med at den giver isoleret signaltransmission. Den er velegnet til installation i Ex Zone 2 (nA) områder og giver strøm til målekæden, hvilket eliminerer behovet for eksterne Zener diode barrierer i egensikre (Ex i) applikationer.

Understøtter signalbehandlere, ladeforstærkere og sensorer, herunder:

CAxxx piezoelektriske accelerometre (parret med IPC707/IPC704 ladeforstærkere).
CPxxx dynamiske tryksensorer.
TQ9xx-nærhedssensorer (parret med IQS9xx/IQS4xx signalbehandlingsanlæg).
CExxx accelerometre og VE210 hastighedssensorer.

🚀Funktion og funktioner

GSI124 224-124-000-021 har 4 kVRMS galvanisk isolation mellem sensor- og monitorsiderne og 50 VRMS galvanisk isolation mellem strømforsyningen og udgangssignalet (flydende output).

GSI124 224-124-000-021 leverer µA-til-mV-konvertering til lang-strømsignaltransmission og V-til-V-konvertering til overførsel af kort-spændingssignal.

GSI124 224-124-000-021 kan bruges med en række signalkonditioneringsapparater og opladningsforstærkere, såsom IPC707 og IQS9xx signalbehandlere, samt CAxxx piezoelektriske accelerometre og TQ9xx nærhedssensorer.

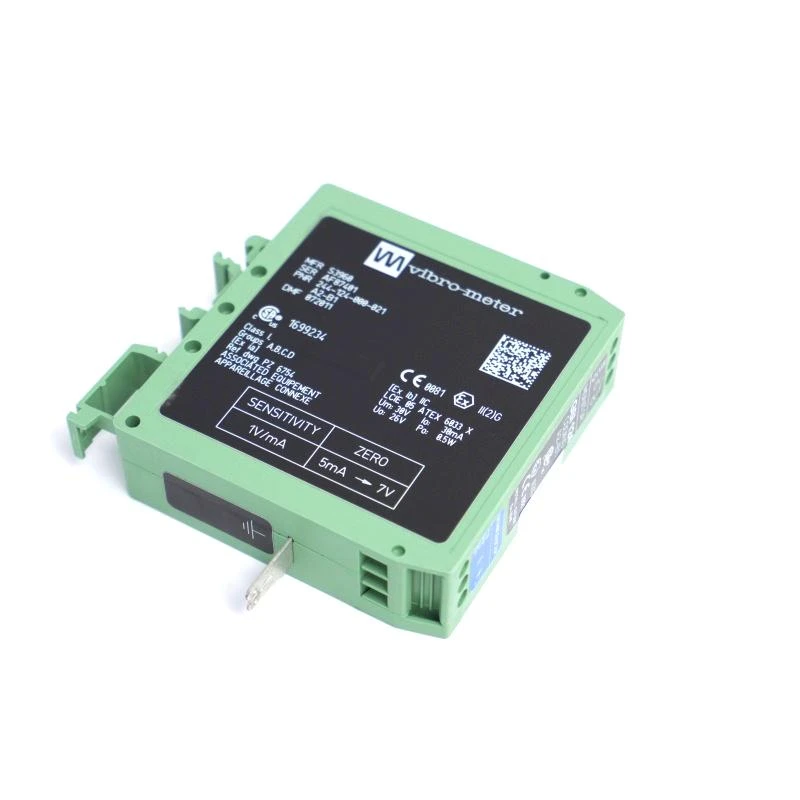

GSI124 224-124-000-021 Galvanic Separation Unit

Specifikationer

Parameter	Detaljer
Model	GSI124 224-124-000-021
Indgangsspændingsområde	18 til 30 V₍₍DC₎₎
Strømforbrug (med nominel 24 V₍₍DC₎₎ forsyning) - Ingen belastning på sensorsiden	Mindre end eller lig med 80 mA
Strømforbrug (med nominel 24 V₍₍DC₎₎ forsyning) - 20 mA belastning på sensorsiden	Mindre end eller lig med 120 mA
Udgangsspændings dynamisk område (med 10 kΩ belastning)	2 til 20 V₍₍DC₎₎
Udgangsimpedans	20 Ω
Strømforsyningsspændingsafvisningsforhold - 10 Hz til 400 Hz	Større end eller lig med 60 dB
Strømforsyningsspændingsafvisningsforhold - 400 Hz til 100 kHz	Større end eller lig med 30 dB
